切る、開けるを、速く、精度よく加工　工作機械　穴開け機・切断機

ドリルタップ加工機 ｜ アンダー高速切断機 ｜ NC定寸テーブル

ドリルタップ加工機　〈穴開け切断加工対応〉

長尺形剛材にNC制御で、ドリル加工・タップ加工を行えるATC付き穴開け加工機です。

主な機能と特徴

リジッドタップ機能により高速タップ加工が可能です。
ATC（自動ツール交換）機構により、最大18本のツールが収納できます。
プログラムによりデータ管理が容易にできます。
新採用のバイスクランプにより切粉処理、ワーク交換が簡単です。
自動工具長補正システムを標準仕様。主軸につけたまま自動でツール長を測長できます。

概要仕様

機種：KD40-1560　KD40-1530
適用ワークサイズ：6メートル×150mm　3メートル×150mm
加工能力：穴加工φ2〜φ20、タップM3〜M12、エンドミル加工

ドリルタップ加工の様子を動画でご覧いただけます。 [ 再生時間：54秒 ]

アンダー高速切断機　〈アルミ加工対応〉

非鉄系材用として開発された、新タイプの切断機です。

主な機能と特徴

カッターがパスラインより下にあり、安全性にすぐれます。
強固なスピンドルを有し、美しい切断面が得られます。
箱形フレーム内に機能部を納めたコンパクト設計です。

概要仕様

テーブルサイズ：幅690mm×奥行456mm
適応素材：非鉄系材用（アルミ加工対応）
切断能力：高さ120mm×幅200mm、高さ50mm×幅365mm

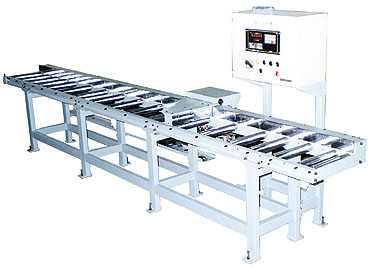

NC定寸テーブル〈アルミ加工対応〉

長尺材切断用に開発された、NC定寸ストッパを有するテーブルです。

主な機能と特徴

操作盤のテンキー操作により、定寸ストッパを自動的に高速位置決めできます。
位置を0.1mm単位のデジタル表示で、正確な切断が可能です。

概要仕様

テーブルサイズ：長さ4300mm（4M仕様の場合）、幅：350mm
ストローク：3700mm
位置決め精度：±0.1mm
